摘要

流動電流儀是自來水廠混凝投藥自動化控制的核心在線監測設備，其通過實時檢測水中膠體顆粒的電荷特性，為混凝劑精準投加提供關鍵依據。本文以SCM530流動電流儀在惠州某水廠的實際應用為案例，詳細闡述了該儀器的技術原理、系統集成方案、現場應用情況及使用效果。

實踐證明，SCM530流動電流儀的應用有效提升了水廠對原水水質波動的響應能力，顯著改善了出水水質穩定性，并實現了混凝劑投加量的精準控制，具有良好的推廣應用價值。

一、前言

在水處理工藝中，混凝沉淀是去除水中懸浮顆粒和膠體雜質的關鍵環節。天然水體中的膠體顆粒通常帶有負電荷，需投加帶正電荷的混凝劑（如聚合氯化鋁、硫酸鋁等）進行電荷中和，使膠體脫穩并凝聚形成礬花，進而通過沉淀和過濾予以去除。然而，混凝劑的投加量直接影響出水水質和運行成本：投加不足會導致混凝不充分、沉淀出水濁度升高；投加過量則不僅浪費藥劑、增加污泥產量，還可能對后續處理工藝產生不利影響。

傳統水廠大多依靠人工經驗或濁度反饋來調節混凝劑投加量，存在響應滯后、控制精度低等問題。特別是在原水水質波動較大的情況下，傳統方式往往難以實現及時、精準的加藥控制。流動電流儀作為一種能夠直接、實時檢測混凝過程核心膠體電荷中和效果的在線監測儀表，為解決上述問題提供了有效技術手段。

惠州地處廣東省東南部，水系發達，東江、西枝江等河流穿境而過，當?shù)厮畯S多以江河地表水為水源，原水水質受季節變化、降雨等因素影響明顯。SCM530流動電流儀在此類水源條件下的應用，對于保障供水水質安全和提升水廠精細化運營水平具有重要意義。

二、SCM530流動電流儀概述

2.1 儀器結構

SCM530流動電流儀主要由傳感器和控制器兩部分組成。傳感器部分包含活塞組件、環形電極、缸體及信號采集放大單元；控制器部分則集成了信號處理、液晶顯示、PID控制算法及多路信號輸出功能。傳感器外殼采用PC材質，核心接觸部件選用PVDF、POM或PVC等高耐腐蝕性材料，能夠適應各類水質工況。

2.2 工作原理

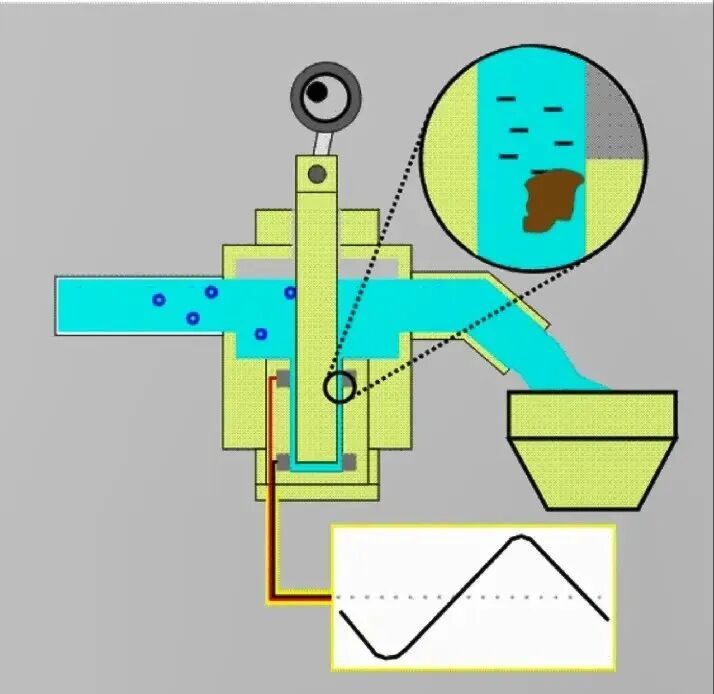

SCM530流動電流儀通過電動機驅動活塞在傳感器缸體中做往復運動，保持水樣連續流通，同時產生剪切作用，使圍繞水中膠體顆粒雙電層的帶電離子成為自由帶電離子。這些帶電離子的移動在缸體下方的兩個電極之間產生交替流動的電流，即為流動電流。

具體而言：水樣流進取樣槽后，當活塞向上運動時，水樣被帶入測量孔內；當活塞向下運動時，樣品水從孔中排出。水中膠體顆粒暫時附著在活塞和缸體表面，當水被活塞向前推回時，這些顆粒周圍的正負電子向下移動到電極上，檢測到的信號經放大器放大，最終轉換為流動電流值（SCV）顯示。

流動電流值的大小直接反映混凝后水中膠體顆粒的電荷中和程度。通過分析流動電流值的變化，SCM530流動電流儀能夠自動調節和控制混凝劑的投加，以優化混凝過程并降低藥劑費用。

控制器讀取傳感器檢測到的流動電流值后，將該值與預設基準值進行對比，內置PID控制模塊通過計算輸出4-20mA標準信號，用于調節計量泵或加藥閥的開度，從而實現混凝劑投加的自動閉環控制。

儀器可配配高錳酸鉀自清洗功能，按設定時間定時對傳感器進行沖洗，能夠有效適應較差水質條件的長期運行要求。同時，SCM530可擴展接入pH、濁度、電導率等參數的測量，實現對混凝過程的多參數綜合監控。

三、項目背景與應用需求

3.1 水廠概況

惠州某水廠是當?shù)刂匾氖姓┧畣挝?/span>，以東江水為主要水源。該水廠采用常規處理工藝，流程為：原水→預氯化→混凝沉淀→砂濾→消毒→清水池→配水管網。其中混凝沉淀采用網格絮凝池與平流沉淀池組合工藝，混凝劑選用聚合氯化鋁（PAC）。

3.2 面臨的挑戰

在實際運行中，該水廠面臨以下突出問題：

其一，原水水質季節性波動大。東江水源受華南地區豐水期與枯水期交替影響明顯。每年5至9月的豐水期，降雨頻發，河道徑流量大，原水濁度波動劇烈，從平常的10~30 NTU在暴雨期間可急劇攀升至200 NTU以上。傳統的人工調整加藥方式存在顯著滯后，往往在濁度上升數小時后才能做出響應，期間容易發生沉淀出水濁度超標甚至濾池穿透的問題。

其二，藥耗控制難度大。該水廠改造前采用人工經驗結合流量配比投加方式運行，由于缺乏實時混凝效果的反饋依據，操作人員為保險起見往往傾向于過量投加混凝劑，導致藥劑成本較高，且產生大量化學污泥，增加了污泥脫水處理的負擔。

其三，運行穩定性有待提升。水廠原設計雖具備一定的自控基礎，但混凝加藥環節尚未實現閉環控制，依賴人工操作，夜班和惡劣天氣條件下操作人員判斷偏差風險增加，出水水質易出現波動，對供水安全構成隱患。

基于上述問題，該水廠決定在混凝投藥控制環節引入SCM530流動電流儀，通過實時在線監測混凝效果并實現加藥自動閉環控制，提升水廠的精細化運營水平和抗水質沖擊能力。

四、系統設計與集成

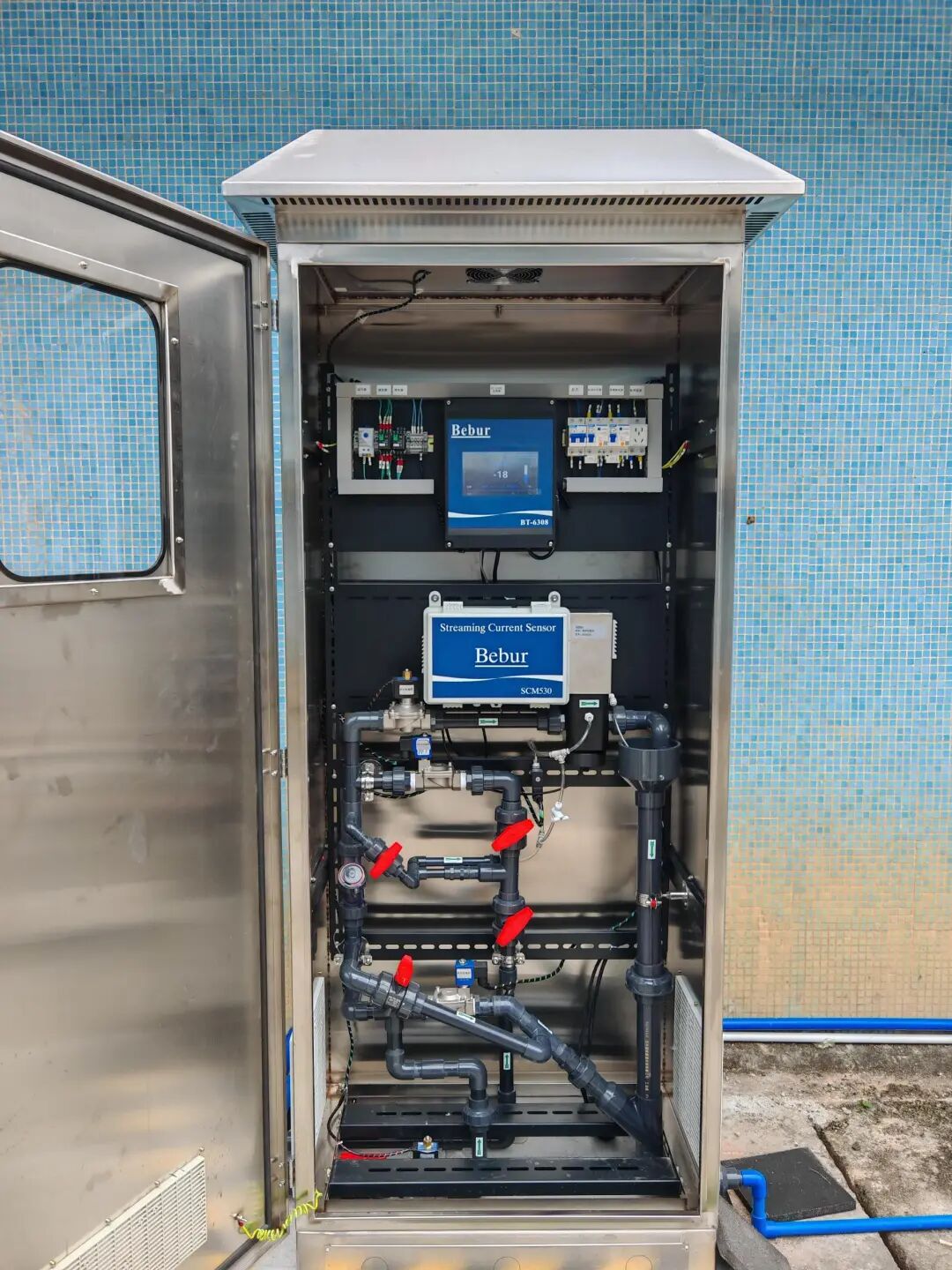

4.1 安裝位置

SCM530流動電流儀的采樣點安裝于快速混合池的出口管道上，位于加藥點之后、絮凝池之前。此位置既能確保混凝劑與水樣充分混合且反應剛進行到初步階段，又能代表水中膠體電荷的真實狀態，同時避免后續絮凝過程中形成的大顆粒礬花對傳感器探頭造成干擾或損壞。

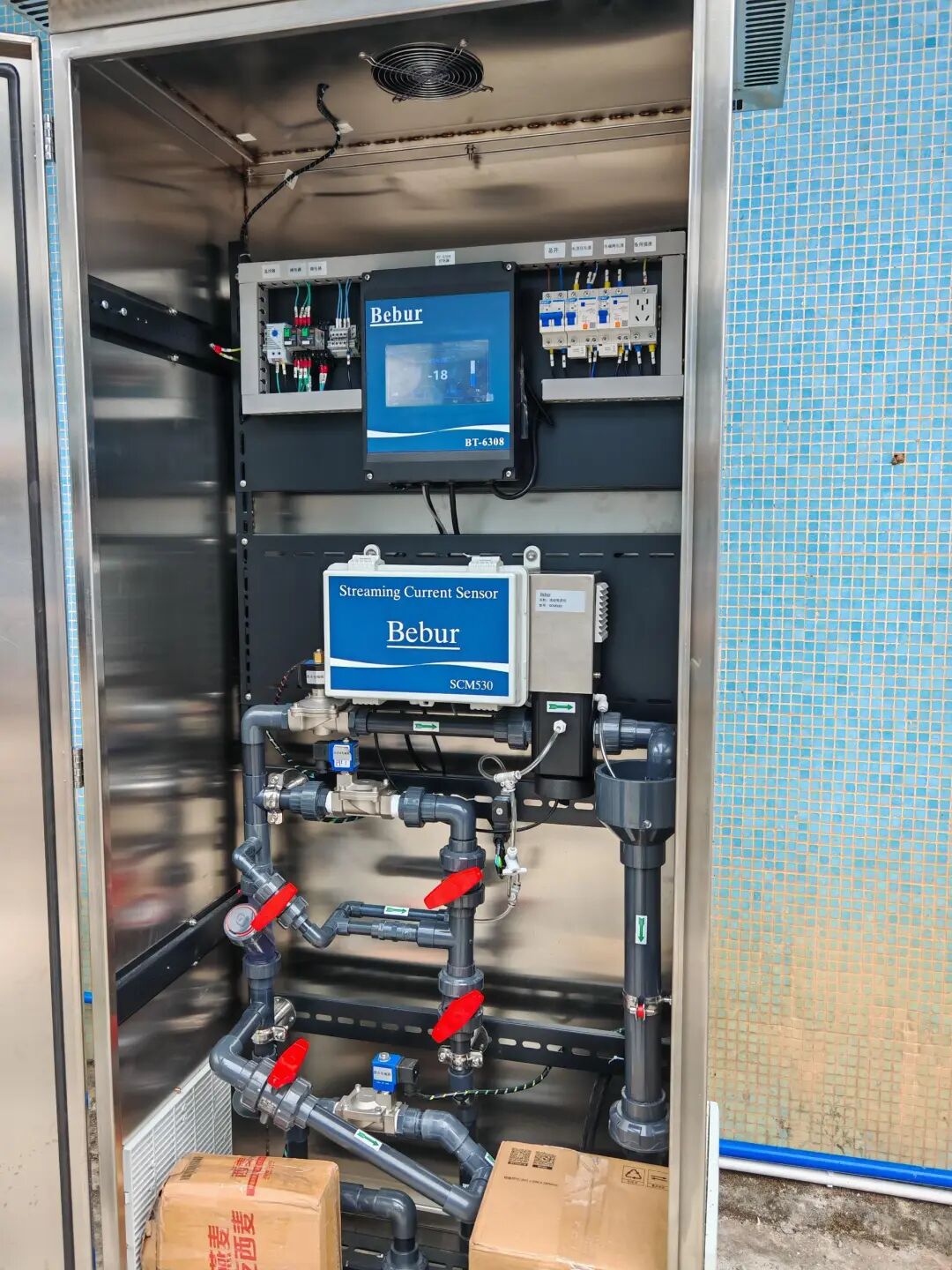

取樣系統采用旁路取樣方式，從主管道引出水樣流經傳感器測量室后排回排水渠。水樣入口和出口均為大口徑，保證了大流量取樣，既確保樣品的代表性，又有效降低了堵塞風險。

4.2 控制系統集成

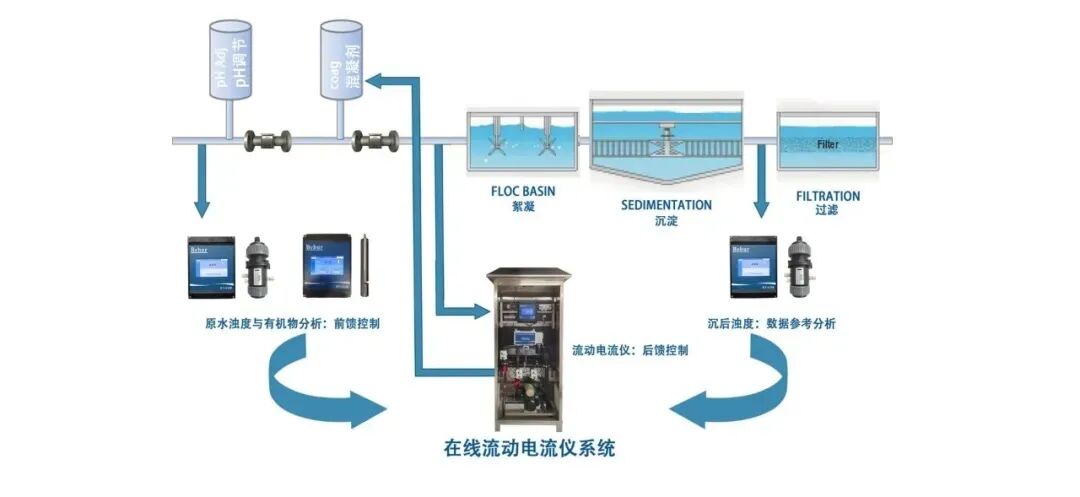

SCM530流動電流儀輸出的4-20mA信號直接接入水廠現有的PLC（可編程邏輯控制器）系統，控制系統工作原理如下：PLC讀取SCM530輸出的流動電流測量值，與預先設定的目標值進行比較。當原水濁度、膠體濃度或pH等發生變化時，流動電流值偏離設定點，PLC中的PID運算模塊根據偏差量計算出控制輸出信號，該信號通過變頻器調節隔膜計量泵的電機轉速，改變混凝劑的投加速度，使流動電流值回歸目標范圍，從而構成一個完整的閉環控制系統。

4.3 參數整定與設定

在系統投運前，項目團隊通過燒杯試驗確定了不同原水條件下的混凝劑投加量，并同步記錄對應條件下SCM530的流動電流值，以此為基準設定控制系統的目標SCV值。PID控制參數（比例系數P、積分時間I、微分時間D）經過現場反復調試，最終確定了一組既能保證快速響應又能避免系統振蕩的整定參數。為應對原水水質的季節性變化，控制系統設置了多組工藝參數，操作人員可根據季節和水源條件靈活切換，確保在任何工況下均可實現精準控制。

4.4 配套功能配置

針對東江水源汛期含沙量較高、膠體負荷大的特點，該水廠配置了SCM530的自清洗功能模塊，按照設定的時間間隔自動對傳感器測量室進行反沖洗，有效防止泥砂等雜質在電極表面沉積，保證了儀器在惡劣水質條件下的長期穩定運行。同時，系統集成了斷水保護功能，當來水流量不足或中斷時自動停止加藥并發出報警信號，保障設備和工藝安全。

五、應用效果分析

SCM530流動電流儀在該水廠投入運行后，取得了顯著的應用成效，主要體現在以下幾個方面。

5.1 原水水質突變的響應能力大幅提升

華南地區汛期暴雨天氣頻發，東江原水濁度常在數小時內從幾十NTU飆升至數百NTU。傳統的基于出水濁度反饋的人工控制方式，從取樣檢測到調整加藥再到混凝沉淀出效果，整個過程耗時較長，在此期間沉淀出水濁度極易超標。引入SCM530流動電流儀后，由于傳感器安裝在快速混合池出口（工藝流程前段），當暴雨導致原水濁度驟升時，流動電流值在數秒至數分鐘內即可發生明顯變化，控制系統即時響應、自動增加混凝劑投加量。

5.2 混凝劑投加量顯著節約

SCM530流動電流儀通過將混凝效果指標化、量化，為加藥量提供了客觀依據，有效避免了人工操作中因缺乏實時反饋而導致的過量投加問題。

5.3 出水水質穩定性顯著改善

SCM530流動電流儀投運后，控制系統根據流動電流的實時反饋?zhàn)詣诱{(diào)整加藥量，確保了混凝效果在各工況下的穩定狀態。統計數據顯示，沉淀池出水濁度穩定在理想區間，月均波動幅度大幅收窄。濾池反沖洗頻率減少，既降低了反沖洗水量和電耗，也延長了濾料的使用壽命。

5.4 污泥處理成本有效降低

混凝劑投加量的降低直接導致化學污泥生成量的減少，污泥處理環節的電耗和藥劑消耗同步下降。

5.5 自動化水平效率提升

SCM530流動電流儀的接入使混凝加藥環節實現了自動閉環控制。中控室上位機可實時查看流動電流值、設定值、計量泵頻率、投加量等關鍵參數，并具備歷史數據趨勢查詢、報警記錄等功能。水廠運行人員由原來的每班需多次到現場手動調節加藥閥門，變?yōu)閮H需遠程監控系統狀態，勞動強度大幅降低，對操作人員經驗的依賴度明顯下降。

六、維護管理要點

SCM530流動電流儀在運行過程中需關注以下幾個維護要點：

傳感器清洗。雖然儀器配置了自動清洗功能，但運行時間較長后，活塞和電極表面仍可能附著泥砂或生物膜，建議每隔一段時間進行一次人工檢查與清洗，清洗時使用清水沖洗測量室和活塞組件即可，避免使用強酸強堿類清洗劑。

活塞組件檢查。活塞是SCM530的關鍵運動部件，長期往復運動后會產生一定的機械磨損。儀器具備電機轉速自診斷功能，可在控制器上查看電機工作狀態，如發現活塞運動阻力增大或測量值響應異常，應檢查活塞密封件情況并及時更換活塞組件。

校準驗證。建議每季度進行一次燒杯試驗，驗證SCM530檢測值與實際混凝效果之間的對應關系是否準確，必要時對設定點進行微調，確?？刂葡到y(tǒng)在全工況條件下的控制精度。

采樣管路維護。采樣管路如有污泥堆積或垢層，會影響樣品代表性和流速穩定性，需根據水質情況定期對取樣管路進行沖洗疏通。

七、結語

SCM530流動電流儀在惠州某水廠的應用實踐表明，該儀器作為混凝投藥自動控制系統的核心檢測部件，能夠?qū)崿F(xiàn)對混凝效果的實時在線監測和藥劑投加的精準閉環控制。在華南地區典型的江河地表水源條件下，SCM530流動電流儀展現了快速響應原水水質波動、有效節約混凝劑用量、顯著提升出水水質穩定性等突出優勢，具有良好的技術經濟性。
