擠出毛細管流變快速分析聚合物的加工流動特性
在塑料工業中，熔體流動速率（MFR）測量是最簡單且常用的聚合物流動行為測試方法之一。然而，這種方法并不能充分了解熔體的流動特性（特別是高剪切速率下）。具有相同的MFR值的熔體，在實際加工過程中卻可能表現出截然不同的流變行為。
擠出毛細管流變系統可在接近生產條件下測量聚合物熔體的流變行為。樣品通過擠出機塑化，持續向毛細管口模輸送聚合物熔體，通過口模壓力傳感器和軟件計算得到熔體剪切速率、黏度等流變參數。賽默飛哈克（HAAKE™）PolyLab OS轉矩流變儀系統，具備擠出毛細管流變測量功能，可在接近實際加工生產過程的條件下對聚合物熔體的流變行為進行表征。

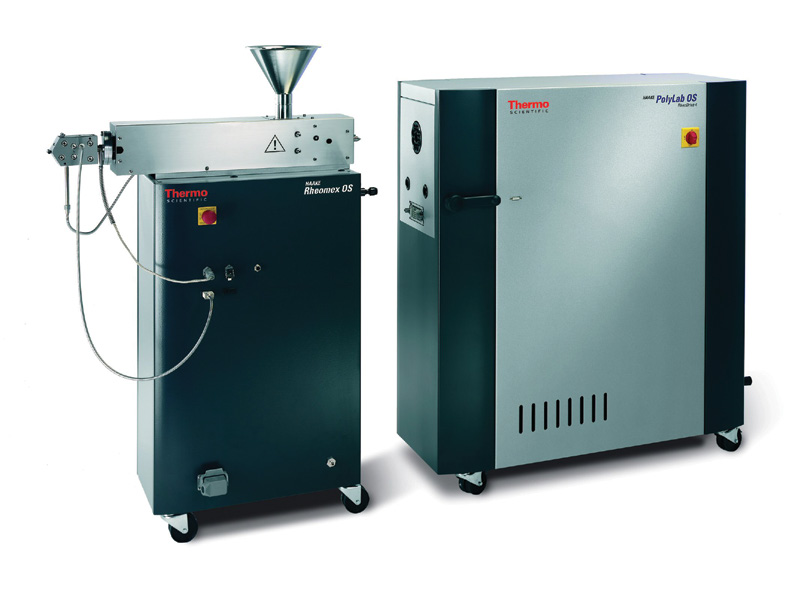

賽默飛HAAKE™ PolyLab OS轉矩流變儀
擠出毛細管流變測量原理

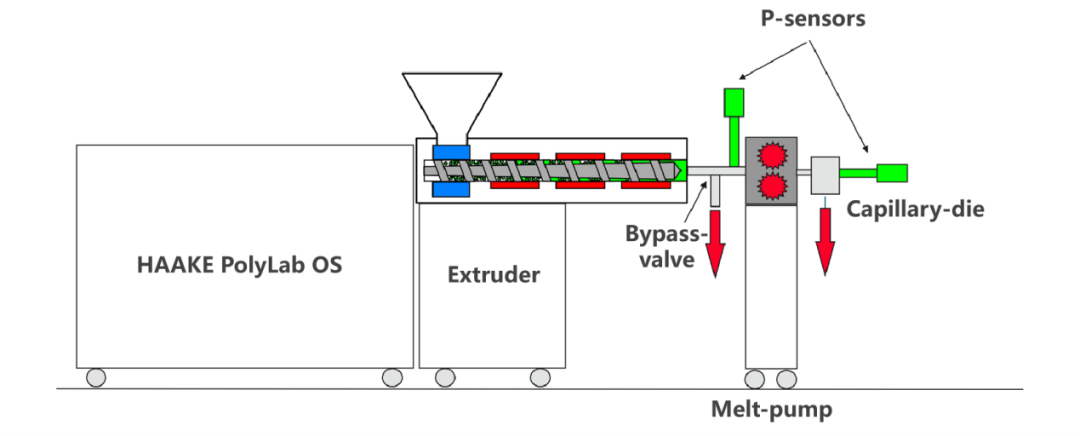

圖1：HAAKE™ PolyLab OS擠出毛細管流變測量裝置示意圖（點擊查看大圖）
HAAKE™ PolyLab OS擠出毛細管流變測量裝置由驅動單元搭配單螺桿擠出機HAAKE™ Rheomex 19/25 OS（帶熔體泵），連接圓棒或狹縫毛細管口模組成（圖1）。聚合物顆粒在擠出機中熔融塑化后，通過旁通閥將熔體導入熔體泵。熔體泵根據轉速將定量熔體輸送通過毛細管口模，記錄口模壓降。在毛細管口模之后，通過天平稱量單位時間內流出熔體的質量，計算相應的體積流量。

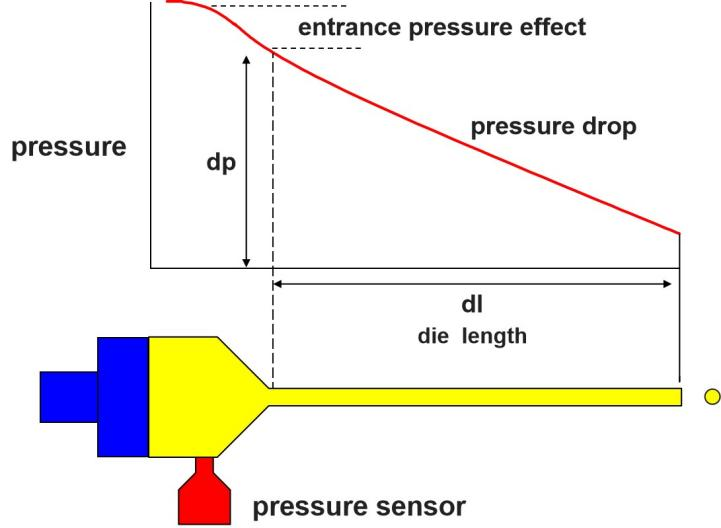

圖2：圓棒毛細管口模結構示意圖（點擊查看大圖）
根據毛細管口模的幾何結構參數（圖2）和熔體體積流量可以計算熔體的表觀剪切速率：
利用壓力傳感器測量毛細管中的壓降。根據毛細管口模的幾何結構參數和壓降計算剪切應力：
然后由表觀剪切速率和剪切應力計算熔體的表觀黏度：
分析軟件在經過校正（例如Bagley、Weissenberg校正）過程后計算出真實黏度值。通過逐步提高熔體泵的轉速，可以測量不同剪切速率下的熔體黏度。
案例分析
（1）快速區分具有相同MFR值的低密度聚乙烯（LDPE）樣品
由不同供應商生產的兩種LDPE樣品，均顯示MFR值為4.0 g/10 min，但其中一種LDPE在生產過程中引發了嚴重問題。我們通過HAAKE™ PolyLab OS擠出毛細管流變測量找出問題所在。

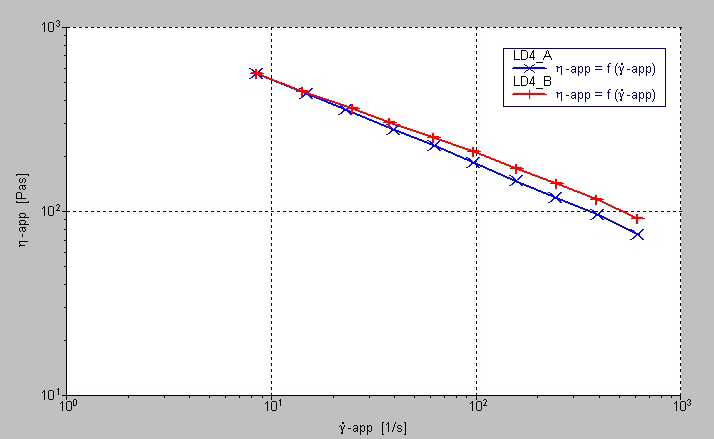

圖3是兩種LDPE樣品的黏度測量結果?？梢悦黠@看出，在低剪切速率下，兩種樣品的黏度行為相同。但在加工過程涉及的高剪切速率區域（圖3右側），二者出現顯著差異。MFR方法因僅測量低剪切速率單點數據而無法揭示這些差異。
圖3：兩種 LDPE 樣品的表觀黏度與表觀剪切速率關系圖（點擊查看大圖）
本測試表明，MFR測試由于僅捕獲低剪切速率下的單一數據點，無法反映實際加工中高剪切速率下的黏度差異。而擠出機毛細管流變可有效區分MFR值相同的兩種LDPE樣品。
（2）快速分析不同溫度下PET的擠出加工流動特性
PET是一種應用廣泛的熱塑性聚合物，為生產質量穩定的產品，加工者非常關注熔融PET的流動特性如何隨溫度和剪切速率的變化而變化。HAAKE™ PolyLab OS擠出毛細管流變測量可幫助用戶快速研究熔體的這種流動特性。與傳統的毛細管流變儀不同，該測試樣品是在接近加工過程中的條件下進行測量的，更具參考價值。
圖4是在275℃、285℃和295℃三種不同口模溫度下的PET熔體擠出毛細管流變測量結果，表明PET聚合物具有典型的剪切變稀效應，隨著剪切速率的增加，熔體黏度逐漸下降。對比不同口模溫度下的測試結果發現，低剪切速率下，熔體黏度差異明顯，而隨著剪切速率增大，這種黏度差異不斷減小，這意味著在較高的剪切速率下，PET熔體黏度與溫度波動無關。
圖4：PET熔體的剪切應力（左）和表觀黏度（右）隨剪切速率的變化關系圖（點擊查看大圖）
?Summary
HAAKE™ PolyLab OS擠出毛細管流變測量系統為聚合物材料加工提供了一種簡單、可靠的測試方法，可在接近生產過程的條件下快速分析聚合物材料的流動特性。不僅可以實現快速區分原料來幫助提高成品的生產良率，也可用于探索合適的螺桿轉速（剪切速率）、口模溫度等熔體擠出加工條件。
