羅斯蒙特是世界著名的儀表公司，產品包括全面的壓力、溫度、流量、液位和安全測量?jī)x表。在整個過程控制行業中，羅斯蒙特過程儀表?yè)碛懈鼜V泛的應用。
查看更多產品簡介
羅斯蒙特差壓式流量計產品參數
| 產地類別 | 進口 | 產品種類 | 差壓式 |
| 價格區間 | 面議 | 介質分類 | 氣體&液體 |
羅斯蒙特差壓式流量計詳細信息
一、核心測量原理
流體流經管道內節流件時流通截面收縮，流速提升、靜壓下降，在節流件上下游形成穩定差壓；差壓值與管道流量呈平方根關系，變送器采集差壓、靜壓、介質溫度三組數據，內置算法自動完成溫壓補償、密度修正，直接輸出體積流量、質量流量、累積流量信號至 DCS/PLC 系統。
一次元件：產生穩定壓差信號；
多變量變送器：同步采集差壓、壓力、溫度；
內置流量運算單元：實時補償介質工況變化，消除溫壓波動帶來的計量誤差；
智能診斷模塊：實時檢測引壓管路堵塞、回路故障、超量程、儀表漂移，提前預警維護。
二、主流一體化成套流量計（整機預裝，現場免組裝）
1. 3051SFP 一體化小孔板流量計
適配管徑：DN15～DN40（0.5~1.5 英寸）小口徑管線；
核心優勢：節流件、三閥組、變送、測溫元件集成一體式短管，無額外引壓管，泄漏點減少 70%；出廠完整標定，安裝空間極??；
性能：流量量程比 14:1，Ultra 高精度版讀數精度 ±0.04%；耐壓 250bar；
適用：精細化工小管線、實驗室、小型機組冷媒、潤滑油計量。

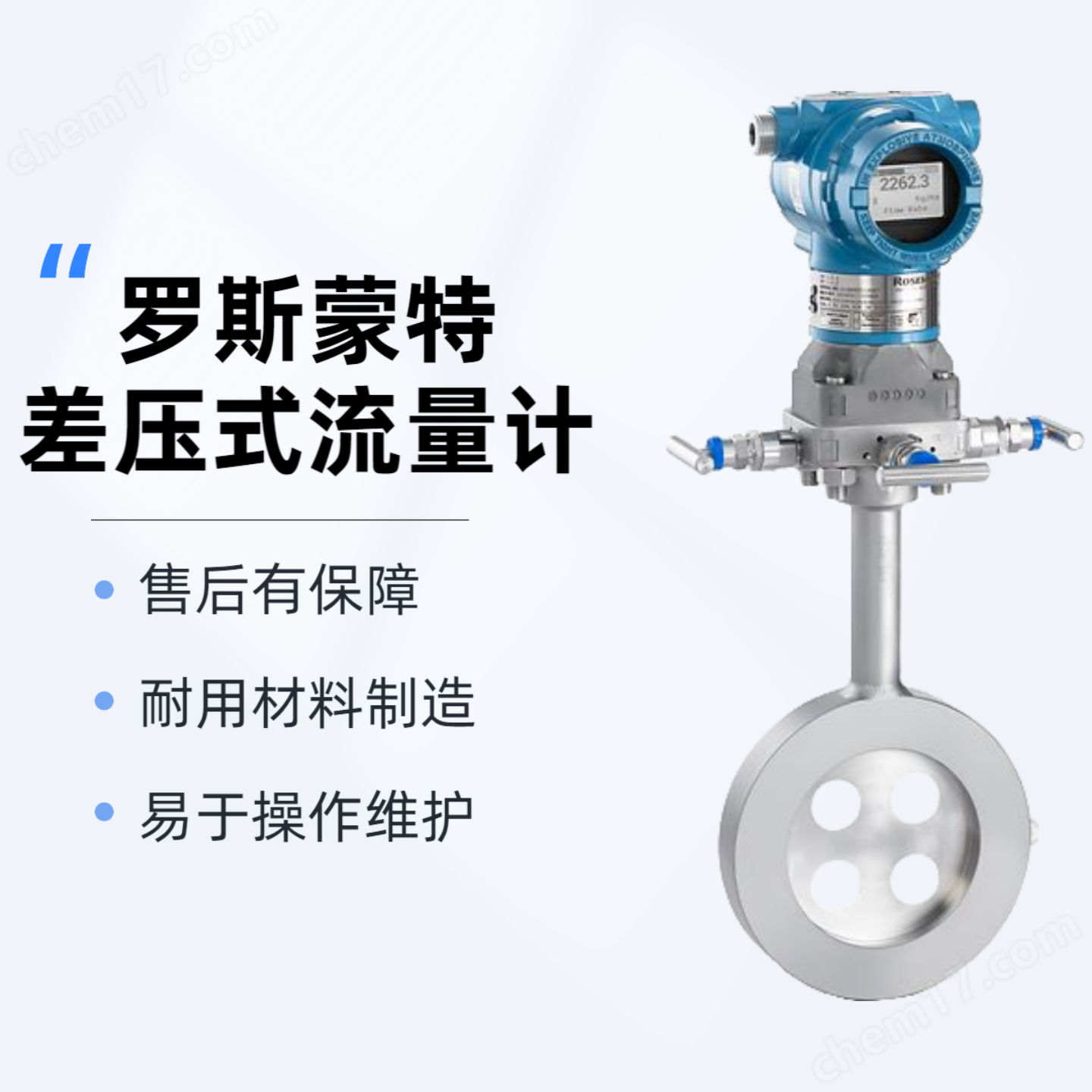

2. 3051SFC 緊湊型調節孔板流量計
管徑覆蓋 DN15～DN300，四孔整流調節孔板，自帶流場整流功能；
安裝優勢：上下游僅需 2 倍管徑直管段（2D），彎頭、閥門、泵出口等流場紊亂管道均可精準測量，改造項目；
介質：液體、天然氣、飽和蒸汽通用；
配套多變量測量，支持貿易交接計量，SIL2/3 安全認證。
3. 3051SFA Annubar 阿牛巴均速管流量計
插入式多點平均取壓結構，測量管道截面全域平均流速，單點孔板測量誤差大幅降低；
核心亮點：壓力損失極低，長期運行減少泵風機能耗，節能效果突出；
適配大管徑 DN50~DN3000 煙道、循環水、蒸汽總管、天然氣主管；
耐高溫高壓，粉塵、煙氣工況穩定，適合電廠、煤化工大主管能量計量。
4. 3051SMV 多變量流量成套儀表
集成差壓、靜壓、溫度三合一采集，內置完整流量補償算法，無需額外溫度壓力變送器；支持質量流量、能量流量實時輸出，適用于蒸汽、燃?xì)饽芎挠?jì)量、工廠能源管理系統。
5. 9295 調節孔板成套流量計
專用短直管段計量方案，幾乎無需前后直管，適合空間受限老舊裝置改造；自帶冗余雙變送可選，滿足高危工藝安全聯鎖；長期穩定性 15 年，配套 3051S 變送器享受 15 年整機質保。
6. 4051S 新一代高性能差壓流量系統
2025 年全新升級系列，流量量程比 28:1，響應速度＜40ms 適配快速波動進料工況；內置藍牙無線就地組態，自帶繼電器輸出可直接聯動閥門、報警；提供長達 20 年質保，適配嚴苛煉化、精細化工連續工藝。
三、分體式一次節流元件（按需搭配 3051S 變送器）
1. 485/585 阿牛巴均速管
第五代插入式均速管，分標準型、高溫型、防腐哈氏合金材質，單獨采購搭配變送器用于超大管道煙氣、循環水測量。
2. 1595 標準調節孔板
傳統法蘭式孔板，適配常規管徑液體、氣體貿易計量，標準化制造，備品通用性強。
3. 9195 楔形流量計
專為高粘稠、含固體雜質介質設計，流道不易堵料；適配污水污泥、焦油、漿料、高粘度樹脂、原油介質。
4. 文丘里 / V 錐節流元件
極低壓力損耗，適合大流量、低壓氣體、清潔能源 LNG 管道計量。
四、全系變送器核心硬件（3051S SuperModule 平臺）
共面 Coplanar 結構，變送器與三閥組一體化，取消長引壓管，減少泄漏、滯后；
多變量傳感芯片：同步采集差壓、靜壓、介質溫度，內置流量計算內核；
寬量程比：差壓量程可調 200:1，流量量程比 28:1，單臺儀表覆蓋高低負荷工況；
材質可選：316L 不銹鋼、哈氏合金 C276、蒙乃爾、鉭材，適配清水、酸堿、強腐蝕介質；
智能過程診斷：引壓管堵塞檢測、回路短路 / 斷線、傳感器漂移預警，實現預測性維護。
五、通訊與調試方式
有線標準：4-20mA+HART7，兼容所有主流 PLC/DCS；
現場總線：FOUNDATION Fieldbus FF，大型煉化分布式控制系統專用；
無線方案：WirelessHART 無線通訊，布線困難、高空、戶外測點免線纜安裝，無線電池模塊續航最長 10 年；
本地調試：TREX 手操器、藍牙手機 APP 就地?zé)o線組態、就地液晶顯示屏查看瞬時 / 累積流量。
六、產品核心優勢
成套一體化交付：整機預裝、水壓檢漏、流量標定完成，現場僅對接法蘭，施工工期縮短 60%；
極低安裝要求：調節孔板僅需 2D 直管段，解決老廠房管道布局狹小難題；阿牛巴適合超大管徑，改造無需切斷管道；
完整溫壓補償：?jiǎn)闻_(tái)儀表完成差壓、壓力、溫度采集，省去額外溫度、壓力測點，降低設備采購成本；
長周期穩定免校準：15~20 年長期測量穩定，大幅減少年度計量校準頻次；
安全合規：第三方 SIL2/SIL3 功能安全認證、ATEX/IECEx 防爆、船級社認證，滿足?；㈦娬韭?lián)鎖規范；
低運維成本：智能診斷自動識別管路堵塞，提前排障，避免計量失真；無易損件，長期免維護；
全介質適配：孔板、阿牛巴、楔形多節流結構覆蓋清水、蒸汽、天然氣、粘稠漿料、含粉塵煙氣全介質。
七、分行業典型應用場景
石油煉化、LNG：原油管線、液化氣、蒸汽總管貿易計量，3051SFC、阿牛巴成套，SIL 安全聯鎖；
火力電廠、熱力供熱：鍋爐蒸汽、循環冷卻水、煙道煙氣大管徑流量監測，優先 3051SFA 阿牛巴；
精細化工、醫藥：小口徑溶劑、冷媒、酸堿管線，3051SFP 一體化小孔板，防腐合金膜片；
污水處理、環保：污泥、污水漿料、含雜質廢水，楔形 9195 差壓流量計；
煤化工、冶金：高溫煤氣、礦漿、高溫?zé)煔?，高溫型阿牛巴、V 錐節流裝置；
食品、糧油、暖通：冷卻水、壓縮空氣、導熱油監測，經濟型緊湊型孔板成套。
八、簡易選型區分指南
DN15~DN40 小口徑、空間緊湊 → 3051SFP 一體化小孔板；
管道彎頭多、直管段不足、通用氣液蒸汽 → 3051SFC 調節孔板；
DN50 以上大管徑、煙道、蒸汽總管、節能需求 → 3051SFA 阿牛巴均速管；
污泥、高粘稠、含固體顆粒易堵介質 → 9195 楔形流量計；
能源計量、蒸汽燃?xì)饽芎慕y(tǒng)計、需溫壓自動補償 → 3051SMV 多變量成套；
新建大型總線 DCS 系統 → FF 現場總線型 3051S 流量?jī)x表；
高空、戶外、布線困難測點 → WirelessHART 無線差壓流量計；
高危工藝、安全聯鎖回路 → 帶 SIL2/3 認證全系列機型。
