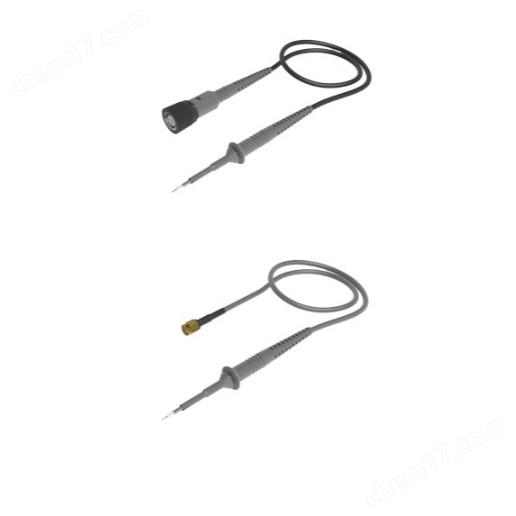

巖崎IWATSU PML 701/ PML 701-RO 無源探頭產品參數
| 產地類別 | 進口 | 應用領域 | 能源,電子/電池,汽車及零部件,電氣 |
巖崎IWATSU PML 701/ PML 701-RO 無源探頭詳細信息
巖崎IWATSU PML 701/ PML 701-RO 無源探頭介紹：
巖崎IWATSU PML 701/ PML 701-RO 無源探頭一款超小型 1:1 無源示波器探頭，專門針對高密度 PCB 的小信號測試設計。特別適合測 mV 級的低壓小信號，這類信號用 10:1 探頭會因?yàn)樗p導致測不準，用這個 1:1 的就很合適。用于手機能穿戴這類微型設備的主板調試，微型 FPGA、MCU 板的小信號測試高密度 SMD 元件的信號測量，常規探頭頭太大伸不進去的狹小測試點。
類型│無源探頭│
輸入耐電壓│30V(AC rms)│60V(DC)│400V(AC rms)│
頻率帶寬│38MHz│250MHz│350MHz│500MHz│
衰減比│1:1│10:1│20:1│
用途│水晶測量專用探頭│高頻數字電路│
制造商│PMK公司制│
一款可與接近的2.54mm間距的管腳并聯接觸的薄型無源探頭。(4種)
500MHz400V1.2m?
型號：PML211、311、701、71x、721系列(PMK公司制)/ 無源單端探頭
頻率帶寬：【1:1】DC～38MHz 【10:1】DC～200MHz、250MHz、350MHz、500MHz 【20:1】DC～500MHz
輸入耐電壓：【1:1】30Vrms、60VDC 【10:1】300V（CAT II） 【20:1】300V（CAT II）
衰減比：
1:12:15:110:120:150:1100:1250:1500:11000:12000:110000:1
備注：電纜長度也可更改(支持特訂)。
■ 2.5mm探頭芯片
■ 可連接于0.5mm～1.27mm間距的管腳之間
■ 可換為彈簧芯片等
附件例
＜注意＞附件可能會因規格變更而有所差異
探頭主體
說明書
彈簧芯片 0.5mm (探頭前端)
CuBe探頭芯片 0.5mm (探頭前端)
4種顏色 各3處
接地引腳 11cm
接地板 2.5
銅箔墊片
絕緣子帽 2.5
防護帽 2.5
IC-CAP 0.5 ～ 1.27mm 間距
彈簧卡鉤 2.5
接地彈簧 2.5
PCB適配器套件 2.5
雙腳定位器
調節工具
(非50Ω系探頭附件)
The compact design of the PML probe series with only 2.5mm housing diameter at the probe tip is ideal formeasurements on the smallest components and hard-to-reach measuring points, as it allows a far betterview of the component under test than conventional 5mm probe housing designs. The actual probe tip isonly 0.5mm thick, gold plated and spring loaded.
Individual contacting with high signal fidelity in different applications is ensured with the replaceable springtip and a variety of contacting accessories. Especially for RF measurements at the IC a shortest possibleground connection is necessary. BNC and PCB solder-in solutions are available. Conventional adaptationscause additional inductance and resonance into the measurement circuit due to long leads and thus distortthe measurement signal. This is where the innovative IC contacting system of the PML series, consisting of 5different IC caps for pin spacing from 0.5mm to 1.27mm, the innovative ground blade and the copper padfor gluing onto the IC, offers the ideal solution for short-circuit-proof, reproducible and accuratemeasurements.
采用了IC-CAP和接地板
的IC管腳探測
雙腳定位器(893-250-001)
特性圖
PML 711 衰減特性
PML 711 輸入阻抗特性
附件
關于探頭校準
探頭建議在校準后再使用。
為了與示波器進行匹配、無源探頭上帶有用于調節的微調電容器。
如果不實施這個調節、上升沿和下降沿的波形可能看上去會變圓、引起過沖或下沖。這種波形無法正確測試脈沖窄幅的信號振幅等、所以務必進行調節。
此外、如果確定所用示波器的通道和使用探頭的通道、從下次測試起無需重新調節即可使用。
無源探頭的調節部位示例
探頭調節與波形的關系
(第1層)調節后的正常波形
(第2層)過補償波形
(第3層)補償不足波形
規格
| 型號 | 減衰比 | 輸入RC | 頻率帶寬〔MHz〕 | 適合輸入容量〔pF〕 | 測試儀側輸入 阻抗〔Ω〕 | 最大輸入電壓 | 電纜長度〔m〕 | |
|---|---|---|---|---|---|---|---|---|
| R〔Ω〕 | C〔pF〕 | |||||||
| PML 701 PML 701-RO | 1：1 | - | 39 (探頭單體) | 38 | 10～25 | 1M | 30Vrms、 60V DC | 1.3 |
| PML 711A PML 711A-RO | 10：1 | 10M | 9.5 | 500 | 10～25 | 1M | 300V(CATⅡ) | 1.3 |
| PML 712 PML 712-RO | 10：1 | 10M | 11.5 | 350 | 10～25 | 1M | 300V(CATⅡ) | 2 |
| PML 713 PML 713-RO | 10：1 | 10M | 14.5 | 250 | 10～25 | 1M | 300V(CATⅡ) | 3 |
| PML 721 PML 721RO | 20：1 | 20M | 5.6 | 500 | 10～25 | 1M | 300V(CATⅡ) | 1.2 |
| PML 751 PML 751-RO | 10：1 | 500 | 2 | 1,500 | 10～25 | 50 | 12V(DC+ACpeak) | 1.3 |
| PML 791 PML 791-RO | 100：1 | 5k | 2.6 | 1,500 | 10～25 | 50 | 30V(DC+ACpeak) | 1.3 |
?* 型號的“-RO”標示表示支持ReadOut(讀出)
?* 所有探頭的測試儀連接側連接器均為BNC型
?* PML751、791支持特訂、可改為SMA連接器
?* 支持特訂、電纜長度也可更改
